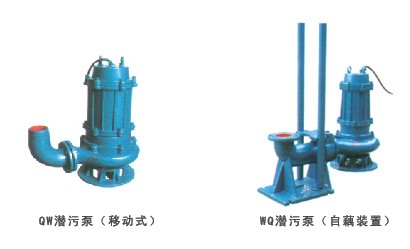

QW、WQ型潜水式排污泵

发布时间:2018-5-4 16:52:52 点击量:0

一、产品概述
  WQ潜水式排污泵主要部件由叶轮、泵体、底座潜水电机组成。水泵和电机是同一根轴,由于水泵位于整个排污泵最下端,它能最大限度抽吸地面积余污水。叶轮为双流道设计,大大的提高了污物的过流能力,能有效的通过直径为泵口径50%的固体颗粒。产品执行Q/TBJW2-2003《污水污物潜水电泵》标准。
二、产品特点

1、电缆耐用、防水:耐污重型橡套软电缆,树脂灌注,压紧固定,绝无拉松,长久可靠。
2、双重密封、双重防护:两重机封串联配置,真正实现双重保护,确保电机安全。
3、多道检测,多道保护:油水探头,浮子开关,均能实时检测,并能实现报警、停机、保留故障信号等功能,使潜水电机安全可靠。
4、过流能力强:双流道设计,确保泵运行效率高且无堵塞。
5、维修方便:采用双导轨的耦合装置,使泵起降时无需水下操作,维护便捷,省时省工。
三、工作条件

流量范围:2~1500m3/h
扬程范围:3~45m
转速n:970~2900r/min
环境温度T:≤+40℃
介质温度:-15℃~+60℃
介质密度:≤1.3X103kg/m3
介质PH值范围:5~9
系统最高工作压力:≤0.6Mpa
四、产品用途

1、城市污水处理厂排放系统。 2、住宅区的污水排放站。
3、地铁、地下室、人防系统排水站。 4、市政工程、建筑工地中稀泥浆的排放。
5、养殖场污水排放及农村农田灌溉。 6、自来水厂的给水装置。
7、矿山勘控及水处理设备配套。 8、水利工程给水、排水


型  号
口径-流量-扬程
(mm)(m3/h)(m)
转 速
(r/min)
功 率
(kw)
效 率
(%)
25-8-22-1.1
2825
1.1
38.1
32-12-15-1.1
2825
1.1
40
40-15-15-1.5
2840
1.5
45.1
40-15-3-2.2
2840
2.2
48
50-20-7-0.75
1390
0.75
54
50-10-10-0.75
1390
0.75
56
50-20-15-1.5
2840
1.5
55
50-15-25-2.2
2840
2.2
56
50-18-30-3
2880
3
58
50-25-32-5.5
2900
5.5
53
50-20-40-7.5
2900
7.5
55
65-25-15-2.2
2840
2.2
52
65-37-13-3
2880
3
55
65-25-30-4
2890
4
58
65-30-40-7.5
2900
7.5
56
65-35-50-11
2930
11
60
65-35-60-15
2930
15
63
80-40-7-2.2
1420
2.2
52
80-43-13-3
2880
3
50
80-40-15-4
2890
4
57
80-65-25-7.5
2900
7.5
56
100-80-10-4
1440
4
62
100-110-10-5.5
1440
5.5
66
100-100-15-7.5
1440
7.5
67
100-85-20-7.5
1440
7.5
68
100-100-25-11
1460
11
65
100-100-30-15
1460
15
66
100-100-35-18.5
1470
18.5
65
125-130-15-11
1460
11
62
125-130-20-15
1460
15
63
150-145-9-7.5
1440
7.5
63
150-180-15-15
1460
15
65
150-180-20-18.5
1470
18.5
75
150-180-25-22
1470
22
76
150-130-30-22
1470
22
75
150-180-30-30
1470
30
73
型  号
口径-流量-扬程
(mm)(m3/h)(m)
转 速
(r/min)
功 率
(kw)
效 率
(%)
150-200-30-37
1480
37
70
200-300-7-11
970
11
73
200-250-11-15
970
15
74
200-400-10-22
1470
22
76
200-400-13-30
1470
30
73
200-250-15-18.5
1470
18.5
72
200-300-15-22
1470
22
73
200-250-22-30
1470
30
71
200-350-25-37
1480
37
75
200-400-30-55
1480
55
70
200-350-40-75
980
75
70
250-600-9-30
980
30
74
250-600-12-37
1480
37
78
250-600-15-45
1480
45
75
250-600-20-55
1480
55
73
250-600-25-75
1480
75
73
250-800-12-45
1480
45
76
300-500-15-45
980
45
70
300-800-15-55
980
55
73
300-600-20-55
680
55
75
300-800-20-75
980
75
78
300-950-20-90
980
90
80
300-1000-25-110
980
110
82
350-1100-10-55
980
55
84.5
350-1500-15-90
980
90
82.5
350-1200-18-90
980
90
83.1
350-1100-28-132
740
132
86.2
350-1000-36-160
740
160
78.5
400-1500-10-75
980
75
82.1
400-2000-15-132
740
132
85.5
400-1700-22-160
740
160
82.1
400-1500-26-160
740
160
86.5
400-1700-30-200
740
200
83.5
400-1800-32-250
740
250
82.1
400-1760-7.5-55
540
55
82.1
500-2500-10-110
740
110
82
