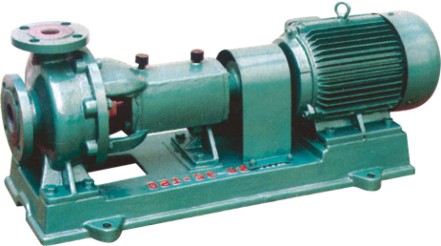

IHF型化工离心泵
一、产品概述
IHF型泵为单级单吸衬氟塑料合金化工离心泵，是按国标设计并结合非金属泵的加工工艺设计生产的，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高，无毒素分解，使用温度高，输送介质温度为-85℃-200℃。
二、产品特点
IHF泵的泵体采用金属外壳内衬聚全氟乙丙烯(F46)，叶轮、泵盖均采用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机封，封环选用99.9%碳化硅，动环采用四氟填料或碳化硅。该泵具有结构先进合理，耐腐强，密封性能严密，噪音低，寿命长。
三、产品用途
广泛应用于化工、石油、制药、电力、食品、环保、冶炼、矿山、酸洗、农药、造纸等行业中液体输送，废水处理和加酸等工艺流程，更可输送任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强酸、强碱、强氧化剂、有机溶剂等强腐蚀性介质的使用，是目前最先进的耐蚀装备之一。
四、工作条件
流量范围：3～100m 3 /h 扬程范围：5～80m
转速n：1450r/min、2900r/min 介质温度：-50℃～200℃
型 号 | 转速 n=2900 r/min | 转速 n=1450 r/min | ||||||||
流量 ( m3/h) | 扬程 m | 电机功率 Kw | 汽蚀余量 (m) | 效率 (%) | 流量m3/h | 扬程 m | 电机功率 Kw | 汽蚀余量 (m) | 效率 (%) | |
IHF50-32-125 | 12.5 | 20 | 2.2 | 3.0 | 51 | 6.3 | 5 | 0.55 | 3.0 | 45 |
IHF50-32-160 | 12.5 | 32 | 4 | 3.0 | 46 | 6.3 | 8 | 0.55 | 3.0 | 40 |
IHF50-32-200 | 12.5 | 50 | 7.5 | 3.0 | 39 | 6.3 | 12.5 | 1.1 | 3.0 | 33 |
IHF65-50-125 | 25 | 20 | 3 | 3.5 | 62 | 12.5 | 5 | 0.55 | 3.5 | 55 |
IHF65-50-160 | 25 | 32 | 5.5 | 3.5 | 57 | 12.5 | 8 | 1.1 | 3.5 | 51 |
IHF65-40-200 | 25 | 50 | 11 | 3.5 | 52 | 12.5 | 12.5 | 1.5 | 3.5 | 46 |
IHF65-40-250 | 25 | 80 | 18.5 | 3.5 | 50 | 12.5 | 20 | 3 | 3.5 | 43 |
IHF80-65-125 | 50 | 20 | 5.5 | 4.0 | 69 | 25 | 5 | 1.1 | 4.0 | 64 |
IHF80-65-160 | 50 | 32 | 11 | 4.0 | 67 | 25 | 8 | 1.5 | 4.0 | 62 |
IHF80-50-200 | 50 | 50 | 15 | 4.0 | 63 | 25 | 12.5 | 2.2 | 4.0 | 57 |
IHF80-50-250 | 50 | 80 | 30 | 4.0 | 66 | 25 | 20 | 5.5 | 4.0 | 51 |
IHF100-80-125 | 100 | 20 | 11 | 4.5 | 77 | 50 | 5 | 1.5 | 4.5 | 74 |
IHF100-80-160 | 100 | 32 | 15 | 4.5 | 73 | 50 | 8 | 2.2 | 4.5 | 69 |
IHF100-65-200 | 100 | 50 | 30 | 4.5 | 73 | 50 | 12.5 | 5.5 | 4.5 | 68 |
IHF125-80-160 | 160 | 32 | 30 | 5.0 | 70 | 80 | 8 | 5.5 | 5.0 | 74 |
IHF125-100-200 | 200 | 50 | 55 | 5.0 | 65 | 100 | 12.5 | 11 | 5.0 | 71 |
