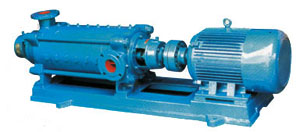

TSWA卧式多级离心泵
发布时间：2018/5/2 13:58:13
点击量：4
一、产品概述
本型泵原为卧式、单吸、多级、节段式多级离心泵。供输送清水或物理化学性质类似于水的其他液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。
产品执行JB/T1051-93《多级离心泵型式与基本参数》标准。
二、产品特点
1、运行平衡，噪音低：采用低转速电机，使该系列泵具有运行平衡，噪音低等特点。
2、轴封：可供选用采用软填料密封或机械密封，密封安全可靠、结构简单，价格便宜，维修方便快捷。
3、整机使用寿命长：轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。
三、工作条件
流量范围：5～200m3/h
扬程：10～300m
转速：1450r/min
介质温度：-15℃～+80℃
环境温度：≤+40℃
系统最高工作压力：≤3.0MPa
型号 | 级数 | 流量Q ( m 3 /h) | 扬程 (m) | 转速 (r/min) | 电机功率 (KW) | 允许吸上真空高度(m) |
50TSWA | 2 | 18 | 18.4 | 1450 | 2.2 | 7.2 |
3 | 27.6 | 1450 | 3 | |||
4 | 36.8 | 1450 | 4 | |||
5 | 46 | 1450 | 5.5 | |||
6 | 55.2 | 1450 | 5.5 | |||
7 | 64.4 | 1450 | 7.5 | |||
8 | 73.6 | 1450 | 7.5 | |||
9 | 82.8 | 1450 | 7.5 | |||
75TSWA | 2 | 36 | 23 | 1450 | 5.5 | 7.2 |
3 | 34.5 | 1450 | 7.5 | |||
4 | 46 | 1450 | 11 | |||
5 | 57.5 | 1450 | 11 | |||
6 | 69 | 1450 | 15 | |||
7 | 80.5 | 1450 | 15 | |||
8 | 92 | 1450 | 18.5 | |||
9 | 103.5 | 1450 | 18.5 | |||
100TSWA | 2 | 69 | 31.2 | 1450 | 11 | 7.0 |
3 | 46.8 | 1450 | 15 | |||
4 | 62.4 | 1450 | 22 | |||
5 | 78 | 1450 | 30 | |||
6 | 93.6 | 1450 | 30 | |||
7 | 109.2 | 1450 | 37 | |||
8 | 124.8 | 1450 | 45 | |||
9 | 140.4 | 1450 | 45 | |||
125TSWA | 2 | 90 | 43.2 | 1450 | 22 | 6.8 |
3 | 64.8 | 1450 | 30 | |||
4 | 86.4 | 1450 | 45 | |||
5 | 108 | 1450 | 55 | |||
6 | 129.6 | 1450 | 75 | |||
7 | 151.2 | 1450 | 75 | |||
8 | 172.8 | 1450 | 90 | |||
9 | 194.4 | 1450 | 90 | |||
150TSWA | 2 | 155 | 60 | 1450 | 45 | 7.7 |
3 | 90 | 1450 | 75 | |||
4 | 120 | 1450 | 90 | |||
5 | 150 | 1450 | 110 | |||
6 | 180 | 1450 | 132 | |||
7 | 210 | 1450 | 155 | |||
8 | 240 | 1450 | 180 | |||
9 | 270 | 1450 | 180 |
