刀型闸阀系列

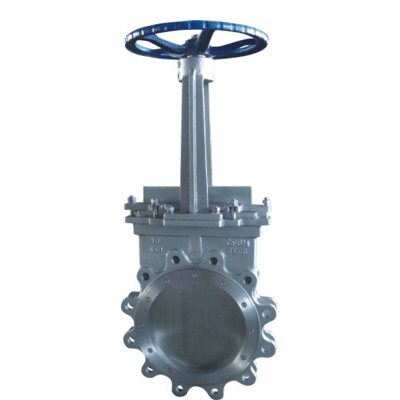

PZ43美标刀型闸阀

发布时间:2018-4-30 0:37:13 点击量:0

美标刀型闸阀产品使用中注意事项及其特点: 刀型闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,刀型闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板 刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封.大部分刀型闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。

美标刀型闸阀技术参数:

公称压力:150Lb
公称通径:
NPS 2"-20"
适用温度:-38-+650
(具体温度范围视密封副材质和介质性质而定)
连接法兰:ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、
CF3M
密封型式:硬密封、软密封

泄漏量:硬密封:D级(液体0.1
×DN mm3/s)软密封:A级 (零泄漏)
适用介质:糖浆、纸浆、污水、煤浆、灰、渣水混合物等

配套附件:安装法兰
