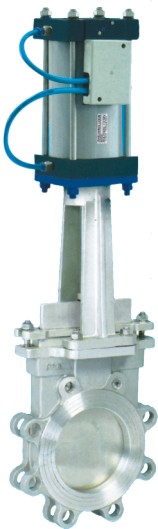

气动单夹式刀型闸阀-美标刀阀(PZ643系列)

发布时间：2018/4/29 18:24:48 点击量：1


详细介绍:

PZ643型气动单夹式刀形闸阀,PZ643型气动刀型闸阀, Z643型气动刀闸阀主要性能规范

公称压力(MPa)	壳体试验(MPa)	密封试验(MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤900℃	纸浆、污水、煤浆、灰、渣水混合物

气动单夹式刀型闸阀,气动凸缘刀形闸阀,气动凸缘刀闸阀,气动凸缘浆液刀形闸阀主要零部件材质

体、盖	闸板	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

凸缘气动单夹式刀型闸阀,凸缘气动闸阀,凸缘气动单夹式刀阀,凸缘气动刀阀主要外形及连接尺寸(mm) 气动单夹式刀型闸阀-美标刀阀(PZ643系列)1.jpg

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6 MPa	50	48	90	110	335	4-M12	1.0 MPa	50	48	100	125	335	4-M16
	65	48	110	130	363	4-M12		65	48	120	145	363	4-M16
	80	51	125	150	395	4-M16		80	51	135	160	395	4-M16
	100	51	145	170	465	4-M16		100	51	155	180	465	8-M16
	125	57	175	200	530	8-M16		125	57	185	210	530	8-M16
	150	57	200	225	630	8-M16		150	57	210	240	630	8-M20
	200	70	255	280	750	8-M16		200	70	265	295	750	8-M20
	250	70	310	335	900	12-M16		250	70	320	350	900	12-M20
	300	76	362	395	1120	12-M20		300	76	368	400	1120	12-M20
	350	76	412	445	1260	12-M20		350	76	428	460	1260	16-M20
	400	89	462	495	1450	16-M20		400	89	482	515	1450	16-M22
	450	89	518	550	1600	16-M20		450	89	532	565	1600	20-M22
	500	114	568	600	1800	16-M20		500	114	585	620	1800	20-M22
	600	114	670	705	2300	20-M22		600	114	685	725	2300	20-M27
	700	127	775	810	2500	24-M22		700	127	800	840	2500	24-M27
	800	127	880	920	2800	24-M27		800	127	898	950	2800	24-M30
	900	154	980	1020	3100	27-M27		900	154	1005	1050	3100	28-M30
	1000	165	1080	1120	3400	28-M27		1000	165	1115	1160	3400	28-M30
	1200	190	1295	1340	3600	32-M30		1200	180	1325	1380	3600	32-M36
